インターネット上でのファイル転送に使用されるプロトコルとして、FTP(File Transfer Protocol)がよく使われます。しかし、FTPで伝送されるデータは暗号化されておらず、情報漏洩や改ざんのリスクがあります。このセキュリティリスクを補う形で作られたのがFPTSです。
FTPSは、FTPのセキュアおよび暗号化バージョンであり、FTP over SSL/TLSの略称です。FTPSで伝送されるデータは、通信が暗号化されるため、盗聴やデータの改ざんを防ぐことができFTPプロトコルでのファイル転送をより安全に行うことができます。

外部コンテナFTPSを導入することで、自身がFTPクライアントとなり、FTPSをサポートするFTPサーバとの接続を可能とし、設定ファイル・データファイル等をFTPサーバへ転送することが可能になります。またFTPサーバから受信することも可能になります。

プログラムレスでファイル転送

外部通信コンテナ FTPS を導入することで、ファイルサーバへのファイル転送や、ファイルサーバからファイル受信をファイル転送、タグの設定のみで行うことができます。

送受信のタイミング指定

ファイル転送や受信のタイミングは、定義ファイルで指定できます。周期時間を指定することで、特定の時間のファイルを受信、または送信することができます。

外部通信コンテナ FTPS固有の仕様は以下の通りです。

対応プロトコル	FTP over SSL/TLS
接続FTPサーバ数	1インスタンス１サーバとの接続
接続指定方法	接続先URL指定
データ更新タイミング	1ミリ秒周期～65,500ミリ秒周期デフォルト5,000ミリ秒 ※使用タグ数によってデータ更新が遅れる場合があります。

機能一覧
1	FTP転送時のデータ型指定	アスキー、またはバイナリのどちらかを選択します。
2	FTP転送時のパッシブモード指定	パッシブモード、またはアクティブモードのどちらかを選択します。パッシブモード：データ転送用・制御用の線の両方をクライアント側から接続するのが特徴アクティブモード：サーバ側からデータ転送用の線をクライアントに繋いで接続する方式
3	SSL有効/無効切替	SSLを有効にするかしないかを選択します。
4	接続状態継続	要求後にFTPサーバへの制御接続を閉じるかどうかを選択します。
5	作業用フォルダ指定	FTP通信を行う作業用ローカルフォルダを指定できます。
6	ユーザ名/パスワード指定	接続に必要なユーザ名、パスワードを指定できます。

情報メモリ

接続情報や統計情報はEdge FTPS I/Oポートと呼ばれる仮想アドレス空間から取得できます。

Edge FTPS I/O ポートは下記の領域で構成されます。
● 情報領域 – 範囲: 0x4000 ~ 0x4400

情報領域について

情報領域は接続情報、ダウンロード情報、アップロード情報、統計情報といった様々な情報が格納された領域です。

情報領域から値を取得するには、Tagの登録と入力タグの指定が必要です。以下に例を記載します。

TagのAddress登録

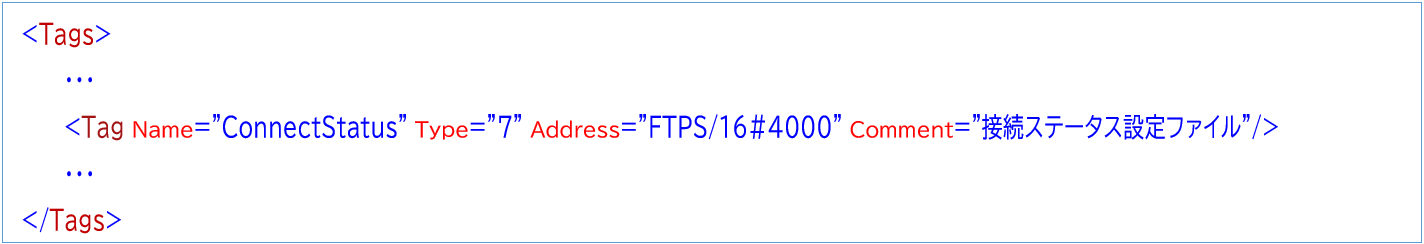

Edge FTPS I/O ポートをタグのAddressに指定します。フォーマットは以下の通りです。

Address=”FTPS/オフセット”

入力タグ指定

サンプルシステム構成

外部通信コンテナFTPSの動作を解説するためのサンプルシステム構成を以下のように定義します。

機器	項目	設定値・型式
Edgeコントローラ	IPアドレス	192.168.250.1
FTPサーバ	IPアドレス	192.168.250.2

外部通信コンテナFTPSに関する設定は、コンテナ定義XMLに記述することができます。

タグ名	値	説明
SERVICE.FTPS.Url	-	Addressに以下を記載 ftp://192.168.250.2
SERVICE.FTPS.ASCIIMode	0	実行モード：バイナリモード(0)
SERVICE.FTPS.PASVMode	0	実行モード：アクティブモード(0)
SERVICE.FTPS.SSLMode	0	実行モード：SSL無効モード(0)
SERVICE.FTPS.KeepAliveMode	0	要求の完了後接続を閉じる(0)
SERVICE.FTPS.LocalFolder	-	Addressに以下を記載 C:/FTP_Local/
SERVICE.FTPS.Username	-	Addressに以下を記載 SampleUser
SERVICE.FTPS.Password	-	Addressに以下を記載 SamplePass

データタグの定義

FTPS対象データとEdgeタグのデータリフレッシュに関する設定は、コンテナ定義XMLに記述することができます。

Edgeタグ名	アクセス方向	説明	Edge I/Oポートアドレス	型(byte)	ファイル名 or FTPS領域 (オフセット)
TempData	書き込み	温度記録情報ファイル	-	Boolean(1)	TempData.txt
ErrorLog	書き込み	エラーログファイル	-	Boolean(1)	ErrorLog.txt
SettingFile	読み込み	設定ファイル	-	Boolean(1)	SettingFile.txt
ConnectStatus	読み込み	情報領域接続ステータス設定ファイル	FTP/16#4000	DWORD(4)	領域2(0x4000)

動作の確認

RT-Edge標準のオブジェクトブラウザツールを用いると、Edgeタグの値変化をダイナミックに参照できます。
