■ シミュレーション 機能 キノウ
ACTIVE TOUCHと接続するINplcコントローラーの代わりにシミュレーターを使用 シヨウ する方法 ホウホウ を説明 セツメイ します。
■ 1. 運用 ウンヨウ 時 ジ の 構成図 コウセイズ
ACTIVE TOUCHをINplcコントローラのHMIとして使用する場合、 INplcコントローラと接続し情報の表示や値の書込みを行います。
■ 2 . 開発 カイハツ 時 ジ の 構成図 コウセイズ
開発時にINplcコントローラがお手元にない場合、IO情報の読み書きのテストを行う事が出来ません。
■ 3 .シミュレータを 使用 シヨウ したテスト 構成 図 コウセイズ
コントローラーの代 カ わりにシミュレーター機能 キノウ を使用 シヨウ してテストができます。
INplc-SDKに収録されているMULTIPROGが必要です。
■ 4 .OPC Serverの設定
１）スタートメニューの中 ナカ の「OPC Configrator」をクリックします。
2）「Setting」ボタンをクリックします。
3）「Simulation 1」をクリックします。
■ 5 .MULTIPROGの 設定 セッテイ
シミュレーション機能 キノウ を使用 シヨウ する為 タメ のMULTIPROGの変更 ヘンコウ 点 テン を説明 セツメイ します。
１）「Resource」を右 ミギ クリックして「プロパティ」をクリックします。
２）「プロッセッサタイプ」を「eCLR_Simulation」に設定 セッテイ します。
3）「Resource」を右 ミギ クリックして「設定 セッテイ 」をクリックします。
4）「通信 ツウシン タイプ」を「シミュレーション1」に設定 セッテイ
「ビルド設定 セッテイ 」を「eCLR Simulation(Core: 3.06)」に設定 セッテイ します。
4）「IO_Configuration」をダブルクリックします。
5）「INPUT」、「OUTPUT」を選択 センタク して
「追加 ツイカ 」をクリックします。
6）「名前 ナマエ 」に任意 ニンイ の名称 メイショウ を入力 ニュウリョク します。
「論理 ロンリ アドレス」にアドレス情報 ジョウホウ を入力 ニュウリョク します。
「ボード/IOモジュール」に「ユーザ定義 テイギ 入力 ニュウリョク 」を選択 センタク します。
「ドライバパラメータ」をクリックします。
7）「ドライバ名 メイ 」に「SIMIO」を入力 ニュウリョク します。
8）「変数 ヘンスウ ワーク」をクリックします。
シミュレーターで使用 シヨウ するIOの「OPC」チェックボックスにチェックをいれます。
「アドレス」に入出力 ニュウシュツリョク のアドレス位置 イチ の設定 セッテイ をします。
■ 6 .シミュレーションの 起動 キドウ
シミュレーターの起動 キドウ 方法 ホウホウ を説明 セツメイ します。
１）シミュレーション機能 キノウ を設定 セッテイ した「MULTIPROG」を起動 キドウ して
「メイク」のアイコンをクリックしてシミュレーター用コントローラーに送る為のプログラムを作ります。
2）「プロジェクト　コントロール　ダイアログ」のアイコンをクリックします。
3）シミュレーター用 ヨウ コントローラーで動 ウゴ いているプログラムがある場合 バアイ は「停止 テイシ 」ボタンをクリックして
プログラムを停止 テイシ します。
4）「リセット」ボタンをクリックしてシミュレーター用 ヨウ コントローラーで動 ウゴ いているプログラムを削除 サクジョ します。
5）「ダウンロード」ボタンをクリックして変更 ヘンコウ したプログラムをシミュレーター用 ヨウ コントローラーへダウンロードします。
6）「コールド」をクリックしてシミュレーター用 ヨウ プログラムを実行 ジッコウ します。
7）タスクバーに下記 カキ のようなシミュレーターのアイコンがあるのでダブルクリックします。
8）「I/Os」をクリックします。
9）「MULTIPROG」でリソース設定 セッテイ をした内容 ナイヨウ のミュレーターの画面 ガメン が起動 キドウ します。
■ 7.CTIVE TOUCH の 設定 セッテイ
ACTIVE TOUCHのコントロールのIOにシミュレターのIOを設定 セッテイ します。
１）「デバイスエクスプローラー」のアイコンをクリックします。

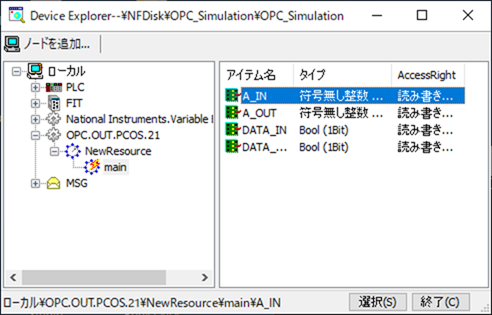

１）「デバイスエクスプローラー」から使用 シヨウ するIOを選択 センタク します。
■ 8 .サンプルの 説明 セツメイ
デジタル入力 ニュウリョク 、デジタル出力 シュツリョク 、アナログ入力 ニュウリョク 、アナログ出力 シュツリョク 各 カク １点 テン を設定 セッテイ したサンプルです。
ダウンロードはこちらから
	OPC_Simulation.zip
	OPC_Simulation_ACTIVETOUCH.zip
1）デジタル入力 ニュウリョク 動作 ドウサ
実際 ジッサイ のデバイスの代 カ わりにシミュレーターを使用 シヨウ し、「Value」値 チ をクリックして信号 シンゴウ を入力 ニュウリョク します。
MULTIPROGのラダーが連動 レンドウ します。
ACTIVE TOUCHのランプが連動 レンドウ します。
2）デジタル出力 シュツリョク 動作 ドウサ
実際 ジッサイ のデバイスの代 カ わりにシミュレーターを使用 シヨウ し、ACTIVE TOUCHの「スイッチ」をクリックして信号 シンゴウ を出力 シュツリョク します。
MULTIPROGのラダーが連動 レンドウ します。
シミュレーターのランプが点灯 テントウ します。
3）アナログ入力 ニュウリョク 動作 ドウサ
実際 ジッサイ のデバイスの代 カ わりにシミュレーターを使用 シヨウ し、数値 スウチ を入力 ニュウリョク して信号 シンゴウ を入力 ニュウリョク します。
MULTIPROGのラダーの数値 スウチ が連動 レンドウ します。
ACTIVE TOUCHのテキストの数値 スウチ が連動 レンドウ します。
4）アナログ出力 シュツリョク 動作 ドウサ
実際 ジッサイ のデバイスの代 カ わりにシミュレーターを使用 シヨウ し、ACTIVE TOUCHのテキストから数値を入力 ニュウリョク して信号 シンゴウ を出力 シュツリョク します。
MULTIPROGのラダーの数値 スウチ が連動 レンドウ します。
シミュレーターの数値 スウチ が連動 レンドウ します。
