OPCサーバー
INplcとHMIとの接続を容易にサポートするインターフェイスとしてOPCサーバーがあります。
弊社マイクロネットでは、INplc専用のOPC DAサーバー製品「 INplc-OPC Server 」 と、リアルタイム制御システム向けクラウド連携インタフェースのOPC UAサーバー製品「mnOPC UA」を提供しております。
※INplc-OPC Server、mnOPC UAは別売のオプション製品です。
1.OPCについて
OPCとは、OLE for Process Controlの意味で、計測・制御システムにおけるシステム開発をサポートする標準インターフェイスです。
クライアント・サーバー構造をとり、1つのOPCクライアント は複数のベンダーのOPCサーバーに接続可能です。 また同様に、1つのOPCサーバーは、複数のOPCクライアントとの接続をサポートします。

◆ OPC DA

OPC DAとはOPC Data Accessの意味で、マイクロソフトのCOM/DCOMを利用したOPC Classicの仕様の一つです。OPC DAは、値、タイムスタンプ、品質情報等のデータ交換が主な仕様です。
弊社マイクロネットでは、INplc専用のOPC DAサーバー製品「 INplc-OPC Server 」 を提供しております。

◆ OPC UA

OPC UAとはOPC United Architecture(統合アーキテクチャ)の意味で、既存のOPC Classic 仕様の機能性全てを、単一のサービス志向型アーキテクチャに統合し、プラットフォーム非依存、診断、検出、複雑な情報モデルの レンダリング、安全性、信頼性等の不可欠の新機能を追加し、IEC62541として国際標準化されたOPC技術の仕様です。
弊社マイクロネットでは、リアルタイム制御システム向けクラウド連携インタフェースのOPC UAサーバー製品「mnOPC UA」を提供しております。

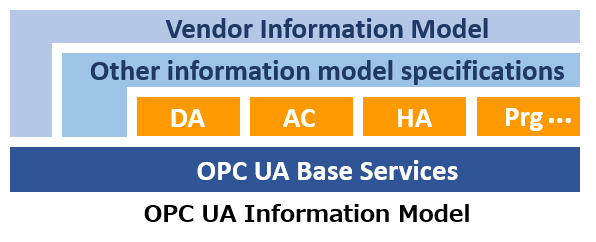

OPC UAイメージ
2.INplc-OPC Server
INplc-OPC Serverとは、INplc-ControllerとOPCクライアントをつなぐOPCサーバーアプリケーションです。
OPCクライアントとして、弊社提供のHMIソフトウェア「ACTIVE TOUCH」やその他のOPC接続に対応したHMIソフトウェア / SCADAソフトウェアなどとの接続が可能です。
INplc-OPC Server標準構成図
詳細はこちら
3.mnOPC UA
mnOPC UAとは、 Windows上で動作するOPC UAインターフェースを備えた通信ソフトウェア製品です。
OPC UA サーバーとして動作し、INplcのデータをOPC UAネットワークに公開することで、OPC UA接続に対応したOPCクライアントソフトウェア(HMIソフトウェア/SCADAソフトウェア/Excelなど)と接続が可能です。
mnOPC UA と OPC UA クライアントとの接続は、OPC UA の標準機能を継承した柔 軟かつ強固なセキュリティ設定を用いた通信を実現します。
mnOPC UA
詳細はこちら
4. INplc-OPC Server/mnOPC UA の違い
アプリケーション INplc-OPC Server mnOPC UA
OPC 仕様 OPC DA OPC UA (※1)
最大セッション数
(クライアント接続)
32 100
リソース毎の最大タグ点数 4,500タグ 10,000タグ
OPC サーバーで利用可能な最大タグ点数 20,000タグ 10,000タグ
タグ名 変数名 mnOPC UA Configuration Tool で設定
対象変数 OPC設定がされている変数(I/Oアドレスの設定がされていない変数) Iエリア,Qエリア,Mエリアのメモリ(I/Oアドレスの設定がある変数)
OPC Clientソフト OPC DA接続に対応したHMIソフトウェア / SCADAソフトウェア
・ACTIVE TOUCH (株式会社マイクロネット)
・InTouch (Wonderware社)
               等
OPC UA接続に対応したHMIソフトウェア / SCADAソフトウェア


             等
各製品へのリンク http://www.mnc.co.jp/INplc/
opcserver/inplcopc.htm
http://www.mnc.co.jp/mnOPCUA/index.htm
※1. Alarms and Events (AE) や Historical Data Access (HAD) 等は順次対応予定です。
機能の詳細に関しては、こちらを参照してください。
